深圳热卖|TTOPTEK代理|OPB350L125传感器

OPB350L125/OPB350/OCB350系列描述：

OPB350系列液体传感器设计用于1/16“[1.6mm] 1/8”[3.2mm]，3/16“[4.8 mm]和1/4”[6.3 mm]外径透明管。当添加输出参考电路时，会有多种输出状态，例如“流体存在”，“流体存在“和”不存在管“。清晰的液体存在导致光电晶体管吸收***电流，而暗液体会导致其沉没***电流。当气泡通过管时，信号将在“液体存在”和“无液体”状态之间变化。如果没有管存在，光电晶体管吸收暗液体和清流体之间的电流。客户必须确定每种情况的典型当前值。不同状态之间的比例允许确认不同的条件。

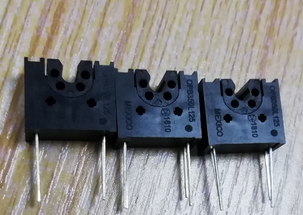

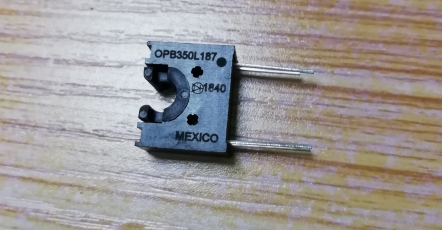

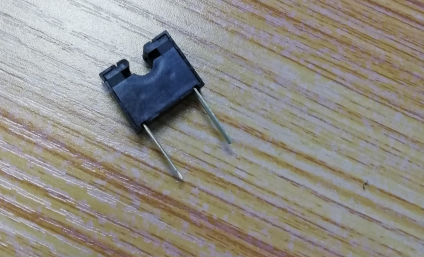

OPB350L系列具有直接安装在PCB板上的引线。 OPB350W系列具有26 AWG电线可远程安装OCB350系列提供了具有自动校准功能和预设跳闸功能的完整解决方案水平。

OCB350系列配置为优化使用添加自我的流体传感器所需的设计工作校准电路。 OCB350系列易于使用，只需要一个光学设备和电源。四个灯是在设备校准时（绿色LED）确认的板上提供该设备无法校准（红色LED），当模拟输出达到高于校准点（蓝色LED）的逻辑跳闸或低于校准点（绿色LED）。内部光电晶体管的负载电阻可以设置为三个不同的值（?2.5K，?9.6K或?27K欧姆）。提供复位/清零引脚用于远程信号校准系统。OCB350系列配有OPB350L_ _ _Z，PCBoard，接口电缆（OCB100-MC24）和所有必要的用于感测透射或不透明流体所需的电子元件。

OPB350L125/OPB350/OCB350系列应用：

?非接触式液体检测

?IV液体

?石油和其他石油产品

?彩色液体

OPB350L125/OPB350/OCB350系列特征：

?可以识别液体是否存在于具有外部的透明管中直径为1/16“[1.6mm]，1/8”[3.2mm]，3/16“[4.8 mm]或1/4“[6.3毫米]

?不透明的塑料外壳增强了环境光的***能力

?印刷电路板安装或24“（610 mm）26 AWG电线

校准电路理论：

OCB350系列设计用于***化由于制造差异导致的光学器件的变化。校准电路，设计工程师可以缩小初始输出状态，提供一个将与之相同运行的设备相同的启动状态从而提高了系统的可靠性和一致性。 LED或光电晶体管的劣化是每次校准系统时，均可进行补偿，允许系统提供已知的一致的输出电平在多年的质量一致。 OCB350系列设计用于在电源丢失时保持校准设置。这个允许更快的启动，而不需要在每次启动设备时进行校准。设计师可以启动任何时候通过J1-Pin-4（绿色线）接地校准程序。这允许远程设备校准然后安装在设备中。

PCBoard具有一组短路引脚，允许用户更换光电晶体管负载电阻。通过安排短路棒到适当的置（见表），负载电阻可以从大约2.5K改变到27 K W.增加负载电阻会增加器件的灵敏度。当“校准”引脚（＃4）短暂接地时，系统开始其校准过程并提高电流通过LED，从0 mA到14 mA，直到光电晶体管达到预设的校准点。绿色校准灯在启动期间将闪烁，并且在达到预设的光电晶体管输出电平时停止。此时LED驱动器电流被锁定并保持，直到复位/清零引脚短暂接地。如果由于某种原因，LED驱动电流达到***允许值，红色警告灯将亮起。在校准过程中，远程监控J1-Pin3允许设计人员确保系统被校准（该输出应在预设校准校准程序完成时的输出电平）。可能需要调整光电晶体管负载电阻以允许系统正确校准。在校准过程完成后，设备准备好确认信号的变化。该设计工程师可以监视模拟输出（J1引脚5）或逻辑输出（J1引脚2或J1引脚3）。一旦达到预设的光线条件，逻辑输出就会改变状态。 “逻辑输出B”切换时光信号增加到V CC的大约2/3以上，而当逻辑输出A在光信号下降时切换约为CC的1/3。与所有光学器件一样，开关条件与接收预设光级的光电晶体管一致。这个开关位置和光电平可以根据几个可能的因素而变化。

例如：

?环境光变化（（定期重新校准减少或消除）

?LED和光电晶体管对退化（消除周期性重新校准）

?LED或光电晶体管前面的污染物（定期清洁减少或消除）

?系统功率变化（周期性重新校准减少或消除）

?温度变化（通过定期重新校准减少或消除）

?LED或光电晶体管前面的污染物（定期清洁减少或消除）

?系统功率变化（周期性重新校准减少或消除）

?温度变化（通过定期重新校准减少或消除）
